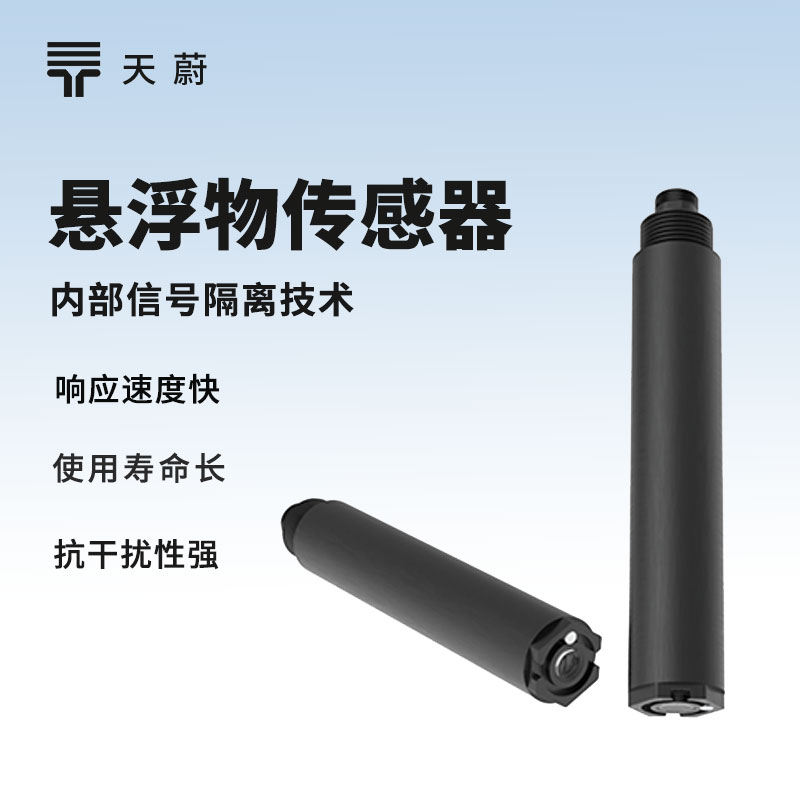

在线悬浮物传感器：利用光的散射或吸收特性来测量水体中悬浮固体的浓度

在线悬浮物传感器：利用光的散射或吸收特性来测量水体中悬浮固体的浓度【型号：TW-S10，物联网一体化设备，天蔚环境支持定制服务】在水环境监测与工业水处理流程中，水体中悬浮固体的浓度是衡量水质优劣、评估净化效果的关键指标——高浓度悬浮物不仅会降低水体透明度，影响水生生物生存，还会在污水处理环节堵塞管道、磨损设备，甚至干扰后续生化处理工艺的稳定性。在线悬浮物传感器作为水质动态监测的“智慧之眼"，巧妙运用光的散射或吸收特性，实现对悬浮固体浓度的精准捕捉：当光源发射的激光或红外光穿透水体时，悬浮颗粒会引发光路散射，或按特定规律吸收部分光能，传感器内置的高灵敏度光电探测器将光信号变化转化为电信号，经智能算法处理后输出实时浓度值。其非接触式检测设计避免了传统取样法的滞后性与二次污染，可连续监测水质波动，为污水处理工艺的实时优化、环保排放的合规性核查提供可靠数据支撑，成为守护水环境安全的重要技术利器。

一．应用环境说明

利用光的散射或吸收特性来测量水中悬浮固体的浓度。具有高灵敏度、快速响应和实时监测能力，在水质监测和污水处理等领域有着广泛应用。

信号输出：RS485（MODBUS-RTU）。红外LED光源，抗干扰能力强。

内部信号隔离技术，搞干扰性强。

良好的再现性，热稳定性，低漂移，体积小，响应速度快

安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体性能稳定，使用寿命长

IP68防水标准

二．技术性能和规格

1.技术参数

2.尺寸图

传感器接头为M12航空插头连接器5芯母座

三．安装和电气连接

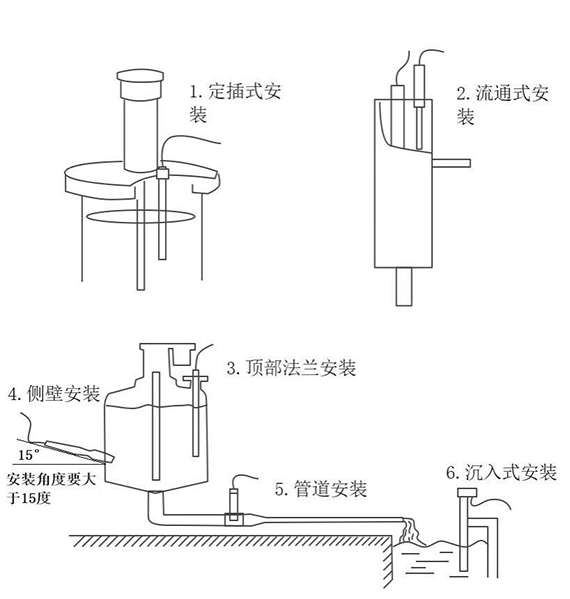

1.安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。

2.电气安装

线缆为5芯屏蔽线，线序定义：

棕色-电源线（12~24VDC）黑色-地线（GND）

绿色-485B黄色-485A

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

四．维护和保养

1.使用和维护

传感器的测量窗口是确保传感器正常工作和准确测量的关键部件之一。其清洁要求至关重要，以确保测量的准确性和可靠性。

1.1维护方法

1.定期清洁：测量窗口应定期清洁，以去除附着在表面上的污垢、沉积物和其他杂质。清洁频率取决于测量环境，但通常建议每天或每周进行清洁。

2.使用温和的清洁剂：清洁时应选择温和的清洁剂，避免使用含有磨料或酸碱成分的清洁剂，以防损坏测量窗口表面。

3.软质布或海绵：在清洁过程中，应使用软质布或海绵轻柔地擦拭测量窗口表面，以防划伤或磨损。

4.避免直接接触：清洁过程中避免直接手触测量窗口表面，以减少指纹和油脂的污染。

5.漂洗：清洁完成后，应使用清水che底漂洗测量窗口，确保清除残留的清洁剂和污垢。

6.干燥：清洁后，使用干燥软布轻轻擦拭测量窗口表面，以去除水渍并确保wan全干燥。

7.定期检查：定期检查测量窗口表面是否有损坏或磨损，以保持传感器的正常运行。

8.避免暴露在化学物质和高温环境下：避免将测量窗口暴露在有害化学物质或高温环境下，以防止对其表面造成损坏或腐蚀

传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。

五．注意事项

1.测量窗口含有玻璃成分，因此应避免使用尖锐或硬物体刮擦表面，以防止划痕和损坏。

2.内部含有敏感光学部件及精密电子设备，避免将传感器暴露在剧烈的振动或冲击下，以防止光学部分及电子设备的移位或损坏。设备内部无需维护。

3.在不使用时，应使用适当的防尘盖或套，以保护光学部分免受灰尘和污染物的侵害。
