在线浊度传感器工作原理：利用光在浊水中的散射特性，获取水质浊度信息

在线浊度传感器工作原理：利用光在浊水中的散射特性，获取水质浊度信息【型号：TW-S9，物联网一体化设备，天蔚环境支持定制服务】在水质监测领域，水体浊度作为衡量水中悬浮颗粒物含量的关键指标，对评估水质状况、保障用水安全意义重大。在线浊度传感器作为精准获取这一信息的重要工具，其工作原理基于光在浊水中的独特散射特性。当光源发射出的光线射入水体时，水中的悬浮颗粒会使光线发生散射现象，散射光的强度与水中颗粒物的浓度紧密相关——颗粒物越多，散射光越强。在线浊度传感器通过内置的光学系统，精准捕捉这些散射光，并利用光电转换元件将其转化为电信号。随后，传感器内部的智能处理模块对电信号进行分析处理，最终得出与水体浊度相对应的数据。这一过程无需复杂化学试剂，响应迅速且能连续监测，无论是工业水处理、市政供水监测，还是自然水体生态研究，都能凭借其精准测量，为水质评估与管理提供可靠依据。

一．工作原理

散射浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。

二．技术参数

三．尺寸/安装

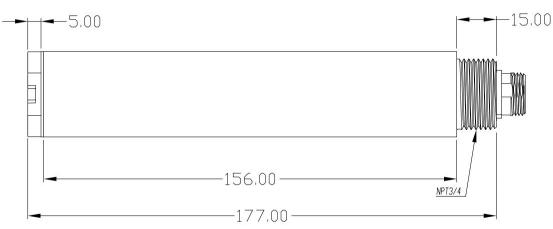

1.尺寸图

2.接线图

线缆为5芯屏蔽线：

红色线—电源线黑色线—地线绿色线—485A白色线—485B

3.安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁，下方10CM

四．维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。

注意：

避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。

五．用户校准

传感器出厂的时候已进行了严密的校准，一般不需要用户校准，如果进行了用户校准，想恢复可执行恢复出厂的指令。

5.1零点校准

将传感器放入非透明的容器中，溶液使用蒸馏水或者纯净水，保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行零点校准。

5.2斜率校准

将传感器放入非透明的容器中，溶液使用已知浊度的溶液（浊度值要大于20%量程），保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行斜率校准。
