在线浊度传感器安装位置：至少倾斜15度角以上安装，保障浊度监测的准确性

在线浊度传感器安装位置：至少倾斜15度角以上安装，保障浊度监测的准确性【型号：TW-S9，物联网一体化设备，天蔚环境支持定制服务】在水质监测体系中，浊度作为反映水体清澈程度及悬浮物含量的关键指标，其精准测量对评估水质状况、保障用水安全意义重大。在线浊度传感器作为获取这一数据的核心设备，安装位置的选择直接影响监测结果的准确性。为保障浊度监测的精准度，在线浊度传感器需至少倾斜15度角以上安装。这样的倾斜设计有着科学依据，当传感器倾斜时，可有效避免水中气泡附着在传感器表面。气泡若附着，会干扰光线的传播路径，使传感器接收到的散射光信号出现偏差，进而导致测量结果不准确。同时，倾斜安装还能减少固体颗粒在传感器上的沉积，防止因颗粒堆积影响光线的正常散射与接收。无论是工业废水处理、市政供水监测，还是自然水体生态研究，遵循这一安装原则，都能让在线浊度传感器稳定发挥效能，提供可靠的水质数据。

一．工作原理

散射浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。

二．技术参数

三．尺寸/安装

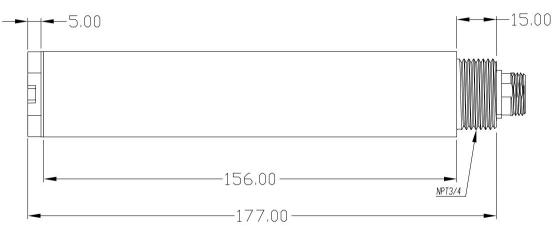

1.尺寸图

2.接线图

线缆为5芯屏蔽线：

红色线—电源线黑色线—地线绿色线—485A白色线—485B

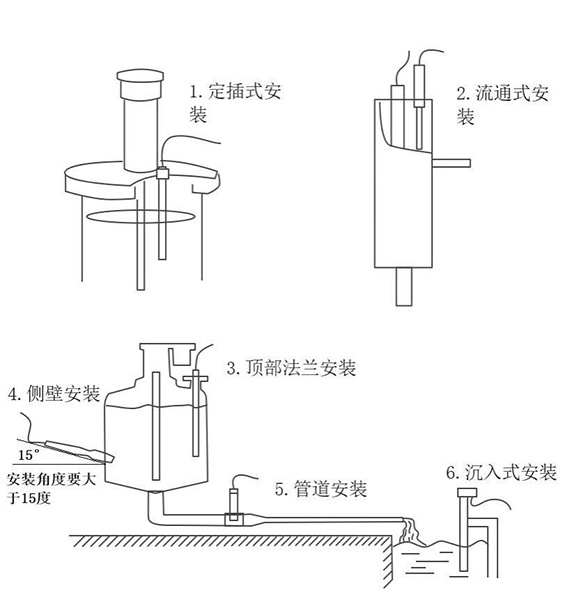

3.安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁，下方10CM

四．维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。

注意：

避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。

五．用户校准

传感器出厂的时候已进行了严密的校准，一般不需要用户校准，如果进行了用户校准，想恢复可执行恢复出厂的指令。

5.1零点校准

将传感器放入非透明的容器中，溶液使用蒸馏水或者纯净水，保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行零点校准。

5.2斜率校准

将传感器放入非透明的容器中，溶液使用已知浊度的溶液（浊度值要大于20%量程），保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行斜率校准。
