水质电导率传感器原理：通过采用接触式电极法清晰反映水质的电导率情况【型号推荐：TW-S7，物联网一体化设备，天蔚环境支持定制服务】在环境监测与工业水处理中，水质电导率传感器通过接触式电极法精准捕捉水体的离子浓度变化，为水质评估提供关键电化学参数。其核心原理基于溶液中离子导电特性：当传感器电极浸入水体时，电极表面与溶液形成双电层结构，施加交流电压后，溶液中的正负离子在电场作用下定向迁移，形成与离子浓度成正比的电流。接触式电极采用耐腐蚀金属（如铂、钛）或石墨材质，通过两极间施加特定频率的交流信号，避免极化效应干扰，同时消除直流电可能引发的电解反应。电导率值由电流强度、电极常数及溶液温度共同决定，传感器内置的温度补偿模块可自动修正热效应对测量的影响。这种接触式测量方式能直接反映水体总离子含量，适用于饮用水、工业废水及自然水体的电导率监测，为水质净化、工艺控制提供可靠数据支撑。

一．应用环境说明

用于环境水质检测、各种高/低离子强度的水样测试，能够满足大多数工业/环境应用对在线电导率测量的要求。

信号输出：RS485（MODBUS-RTU）。

内部信号隔离技术，搞干扰性强。

良好的再现性，热稳定性，低漂移，体积小，响应速度快

安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体

性能稳定，使用寿命长

IP68防水标准

24*1.2 18*1.5*2 28*2 2

二．技术性能和规格

1.技术参数

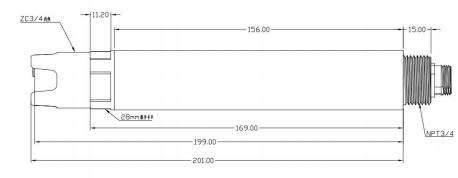

2.尺寸图

传感器接头为M12航空插头连接器5芯母座

三．安装和电气连接

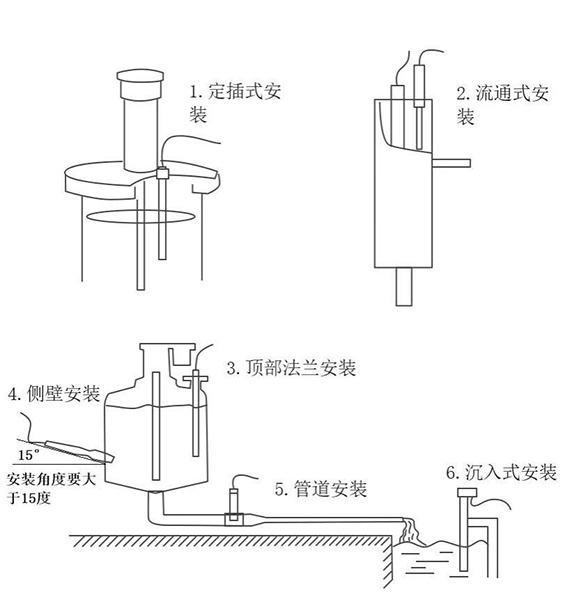

1.安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。

2.电气安装

线缆为5芯屏蔽线，线序定义：棕色-电源线（12~24VDC）

黑色-地线（GND）

蓝色-485A绿色-485B

黄色-4-20mA电流输出（未用可悬空）

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

四．维护和保养

1.使用和维护

常规的电极需要进行周期性的清洗和校准，保养周期由客户根据自己的工况来决定。常规电极的清洗方法：用软毛刷清除附着物（注意避免划伤电极表面），再用蒸馏水清洗，之后进行校准操作。
